STL чи STEP - ось в чому питання

Вибір формату файлу — це не просто питання сумісності. Це вибір між наближеною копією та математичним оригіналом. Якщо ви досі експортуєте деталі в STL, ви втрачаєте контроль над якістю поверхні ще до того, як натиснете кнопку «Slice».

Чому це важливо у 2026 році?

Коли я починав друкувати, стандартом був STL. Але сьогодні, коли ми використовуємо Bambu Studio, Orca Slicer та сучасні прошивки (Klipper/Marlin), використання STL для інженерних деталей — це як слухати музику в MP3 128kbps на дорогій аудіосистемі - нібито й працює і чути звук, але ви "втрачаєте" деталі.

У цій статті ми розберемо не просто "що це таке", а як вибір формату впливає на якість поверхні, швидкість друку та можливість редагування.

Під капотом: Як комп'ютер бачить вашу деталь

STL (Standard Tessellation Language) Уявіть, що ви хочете описати ідеальне коло. STL не знає, що таке "коло". Він каже: "Окей, я зроблю це з 100 маленьких прямих відрізків".

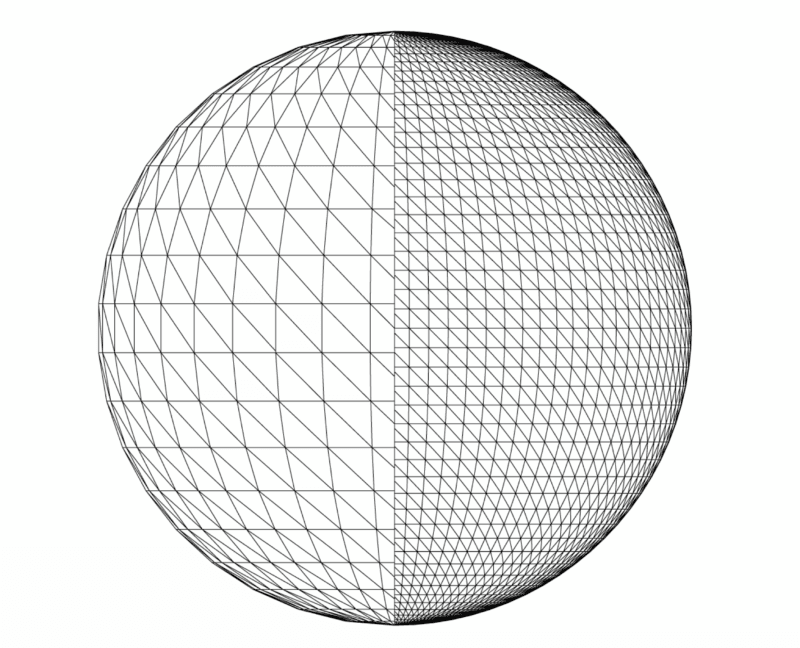

3D_PRINT_DATA — Сфера в STL - це коло, розбите на трикутники. На зображенні різниця між low-poly (ліва частина) та high-poly (права частина) версіями

Суть: Це просто "мішок трикутників" (Mesh).
Проблема: ККриві лінії насправді не криві — це ламані лінії. Чим більше трикутників — тим кращий вигляд, але файл може важити гігабайти.
Редагованість: Майже нульова. Спробувати змінити діаметр отвору в STL — це як намагатися змінити інгредієнти у вже спеченому торті. Ви можете лише деформувати mesh, але не змінити параметри.
Розмір файлу: Зростає експоненційно з якістю. Проста деталь з високою деталізацією може займати 50-100 МБ.

STEP (Standard for the Exchange of Product model data)

STEP зберігає не трикутники, а математичні описи кривих та поверхонь (NURBS — Non-Uniform Rational B-Splines).

Суть: Файл каже: "Тут у нас циліндр радіусом 10 мм, висотою 20 мм". Це математична формула, а не набір точок.

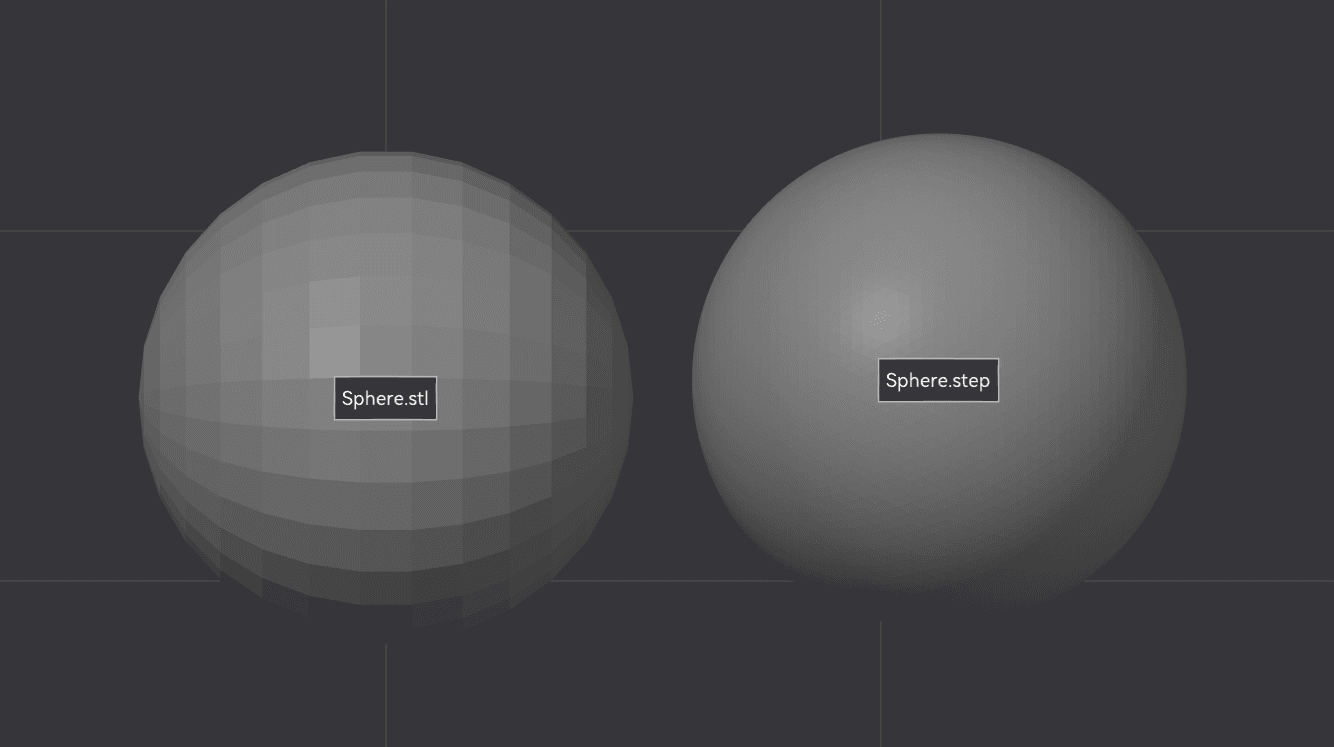

Перевага: Якість нескінченна. Ви можете наблизити деталь хоч під мікроскопом — крива залишиться ідеально гладкою.
Редагованість: Повна. Відкрийте чужий STEP файл у Fusion 360, виберіть грань отвору і натисніть "Press Pull" — розмір змінився за секунду. Всі параметри "живі".
Розмір файлу: Зазвичай у 5-10 разів менший за еквівалентний високоякісний STL.

Що відбувається всередині слайсера?

Важлива технічна деталь

Навіть якщо ви імпортуєте STEP у слайсер, він все одно конвертує його у mesh (трикутну сітку) перед нарізкою. Тоді в чому різниця?

Різниця у контролі якості конверсії:

STL: Ви експортували з CAD з певними налаштуваннями (chord height, angle tolerance). Ці налаштування зафіксовані назавжди у файлі. Якщо ви вибрали низьку якість — вже нічого не виправиш.
STEP: Слайсер сам робить конверсію у mesh з максимальною точністю, оптимізованою під ваш принтер. У Bambu Studio, наприклад, ви можете контролювати tolerance при імпорті. Якщо потрібна вища якість — просто повторно імпортуйте з іншими налаштуваннями.

"Кілер-фіча": Arc Fitting і команди G2/G3

Тут починається магія, але з важливими нюансами.

Традиційна нарізка (без Arc Fitting):

Коли слайсер нарізає будь-який mesh (STL чи конвертований STEP), він генерує тисячі команд G1 (лінійний рух):

TERMINAL

G1 X10.1 Y20.1
G1 X10.2 Y20.2
G1 X10.3 Y20.3
... і так тисячі разів

Принтер "смикається" на кожному мікро-відрізку, створюючи вібрації та нерівності на поверхні.

З увімкненим Arc Fitting:

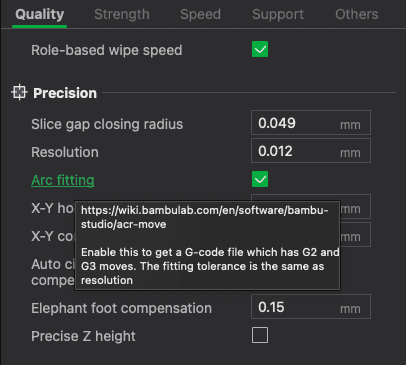

Сучасні слайсери (Bambu Studio, Orca Slicer, PrusaSlicer 2.6+) мають опцію Arc Fitting. Вона аналізує послідовності коротких ліній і намагається розпізнати в них дуги.

Якщо слайсер розпізнає дугу, він генерує одну команду G2 або G3:

TERMINAL

G2 X20 Y20 I5 J0 F3000

Результат:

Плавніший рух голови (менше ривків).
Менше шуму від моторів.
Краща поверхня (немає дрібних артефактів).
Менший розмір G-code файлу (іноді у 2-3 рази!)

Чому STEP краще для Arc Fitting?

Оскільки STEP містить точну математичну інформацію про криві, після конверсії у mesh ці криві апроксимуються з вищою точністю. Arc Fitting алгоритм має більше шансів коректно розпізнати дугу в "чистому" mesh з STEP, ніж у "брудному" STL, експортованому з низькими налаштуваннями.

⚠️ ВАЖЛИВО: Arc Fitting і Klipper

Для користувачів Klipper є нюанс!

Klipper за замовчуванням розбиває G2/G3 команди назад на короткі лінійні сегменти для точнішого контролю. Це означає, що увімкнений Arc Fitting у слайсері може не давати переваг або навіть уповільнити друк.

Рекомендації:

Bambu Lab принтери (Marlin-based): Arc Fitting — ✅ Увімкнено
Prusa (Marlin-based): Arc Fitting — ✅ Увімкнено
Klipper: Arc Fitting — ⚠️ Краще вимкнути (або налаштувати gcode_arcs у config)

Детальніше про налаштування Klipper можна почитати в документації: gcode_arcs.

Коли використовувати STL?

STL — не завжди поганий вибір. Є ситуації, де він ідеально підходить:

✅ Органічні моделі та скульптури (Blender, ZBrush) — тут немає параметричних кривих, тільки складна геометрія

✅ 3D скановані об'єкти — вони за природою є mesh

✅ Мініатюри та фігурки — для художньої деталізації STEP не дає переваг

✅ Сумісність зі старим обладнанням — деякі принтери/слайсери не підтримують STEP

❌ НЕ використовуйте STL для: інженерних деталей з точними розмірами, кріплень, корпусів, функціональних прототипів.

Коли обов'язково використовувати STEP?

✅ Кріплення для VTX, ELRS модулів, камер

✅ Корпуси електроніки з точними монтажними отворами

✅ Захист для дронів, рами, кронштейни

✅ Будь-які деталі, які потребують підгонки під конкретні розміри

✅ Моделі для спільного використання — колеги та друзі зможуть легко адаптувати під свої потреби

✅ Архів проєктів — через рік ви точно згадаєте про благословення повної редагованості

Бонус: А що з 3MF?

3MF (3D Manufacturing Format) — це сучасний формат, який намагається поєднати переваги:

Підтримує кольори, текстури, матеріали
Зберігає налаштування друку разом з моделлю
Менший розмір файлу порівняно з STL при тій же якості
Підтримується більшістю сучасних слайсерів

Коли використовувати 3MF:

Багатокольоровий друк (Bambu AMS)
Передача проєкту разом з налаштуваннями слайсера
Зберігання кінцевого результату перед друком

Але: 3MF все одно зберігає mesh (як STL), а не параметричну модель. Для редагування потрібен оригінальний CAD файл (STEP/F3D).

Практичні поради

Експорт з Fusion 360 / SolidWorks / FreeCAD:

**File → Export → STEP (.step, .stp)

Зберігайте також .f3d / .SLDPRT (нативний формат) як резервну копію

Не експортуйте STL для інженерних деталей

Імпорт у Bambu Studio / Orca Slicer:

Просто перетягніть .step файл на робочу область
У налаштуваннях якості:

Arc Fitting: Увімкнено (для Bambu/Marlin)
Arc Fitting: Вимкнено (для Klipper)

Перевірте візуалізацію — деталь повинна виглядати гладкою

Організація файлів:

/Projects
  /VTX_Mount_v2
    - vtx_mount_v2.f3d        (оригінал Fusion 360)
    - vtx_mount_v2.step       (для слайсера)
    - vtx_mount_v2_final.3mf  (готова модель з налаштуваннями)

Висновок інженера

Якщо ви моделюєте кріплення для VTX, корпус для ELRS модуля, кріплення під скид або захист для дрона — забудьте про експорт в STL. Зберігайте файли в STEP.

Переваги STEP:

Ви зможете легко змінити модель через пів року
Ваші друзі та побратими зможуть підігнати деталь під свої розміри за хвилини
Слайсер отримає найчистішу математичну геометрію для оптимальної нарізки
Arc Fitting працюватиме точніше (якщо ваша прошивка підтримує)
Файли займають менше місця

STL залишається актуальним лише там, де геометрія настільки складна та органічна, що математичний опис стає важчим за сітку (скульптури, мініатюри, скани).

А якщо сумніваєтесь? Зберігайте обидва формати. STEP — як майстер-копію, STL — для сумісності зі старим обладнанням.

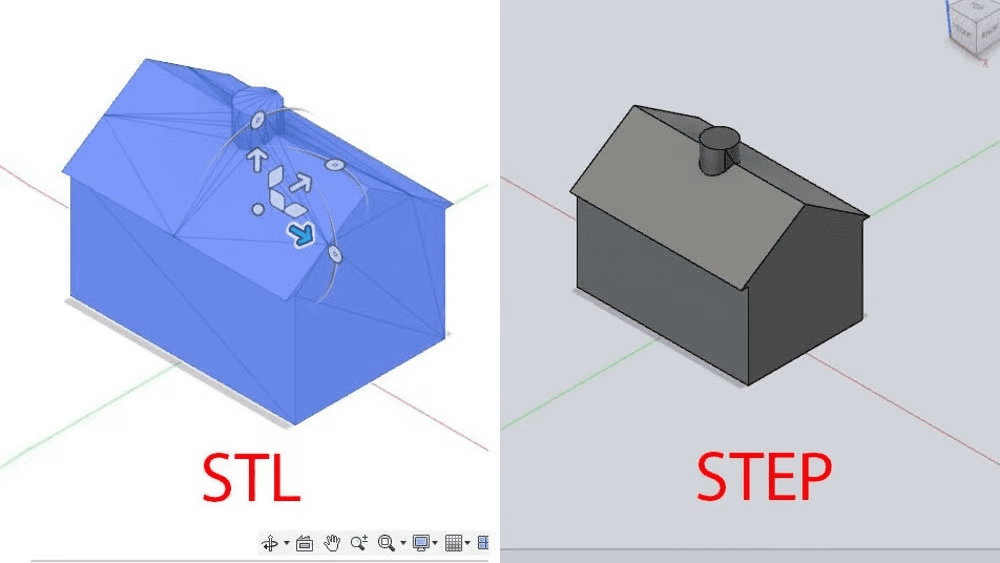

STL проти STEP — Полігони чи Математика?
